両コイル型磁気傾度計
磁気探査で使用される測定器として、両コイル型磁気傾度計がよく使用されています。
しかし両コイル型磁気傾度計は、各探査業者毎に独自に製造した物が多く統一性が無い為、製品の性能及び特性に差異が生じます。そこで弊社はシステムの性能向上を目指し、株式会社沖縄計測殿、沖縄職業能力開発大学校殿と共同で本システムを開発いたしました。既設構造物の根入れ深度や不発弾の埋没深度などを精度よく測定することが可能です。
本システムは使用用途に合わせ水平探査・鉛直探査の2種類をラインナップしております。
また無線ユニットをアンプに内蔵しておりますので、特に水平探査時などで探査地点が遠距離の場合でも無線伝送により効率よくデータ測定が可能となります。
主な仕様用途
磁気探査
※ご利用に際しては使用目的に応じて適切な感度に調整し現場等でご使用ください。
製品についての資料
本計測機器の資料は下記よりダウンロード可能です。
なお、資料はPDFファイルになっており、閲覧にはAdobe社のAcrobat Readerが必要です。
製品カタログ
本製品の特長
- 鉛直探査・水平探査にそれぞれ特化した仕様
- 無線ユニット搭載で探査地点と測定地点が遠距離の場合でも施工性が良く探査可能
- 充電用の内蔵バッテリーで動作。バッテリー交換も容易
- フィルター性能向上で揺動ノイズ・歩行ノイズを軽減
- 鉛直探査時には専用のシーブ及び深度計を使い、正確な深度が測定可能
製品ラインナップ/種類
探査機器は2種類があり、水平探査器と鉛直探査器になります。センサ外径や無線ユニットの有無が異なります。
| タイプ | 探査器センサ | 無線ユニット |
|---|---|---|
| 水平探査器 | 外径50.0mm 全長1,990mm | 無線ユニット付き |
| 鉛直探査器 | 外径25.4mm 全長1,410mm | 無線機能無し |
製品導入のメリット
本製品をご使用いただくことにより下記のような効果が見込まれます。
- 探査用ボーリング孔を設ける事で、杭や鋼矢板の下端深度が効率的に求められる。
- 既設構造物の埋設深度や位置情報が精度良くかつ効率的に求められる。
- 弊社孔曲がり測定器との併用により、探査精度（離隔方向）の向上 。
製品の仕様
本製品の仕様一覧になります。

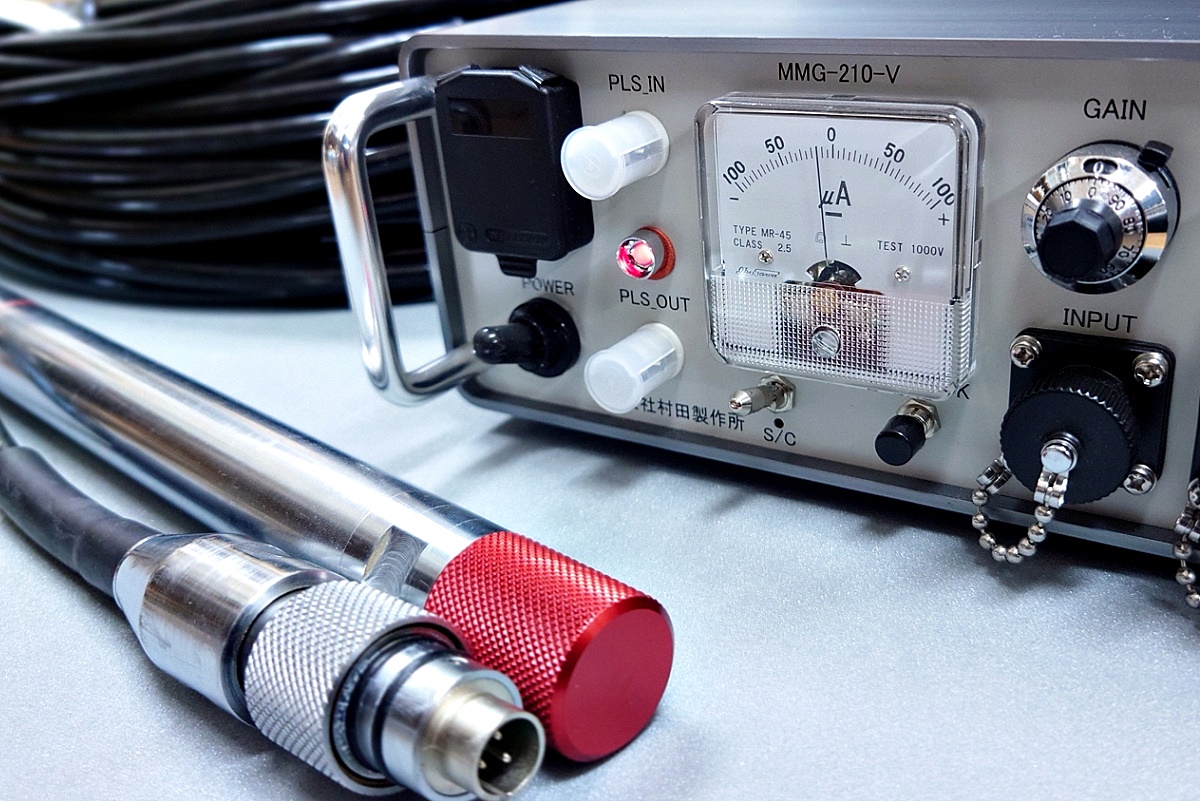

| 1．鉛直センサ仕様 | |
|---|---|
| センサ外形 | φ25.4 mm × 1410mm |
| センサ材質 | 真鍮 |
| 動作温度 | 0～50℃ |
| 2．水平センサ仕様 | |
| センサ外形 | φ50.0mm × 1990mm |
| センサ材質 | アルミニウム・真鍮 |
| 動作温度 | 0～50℃ |

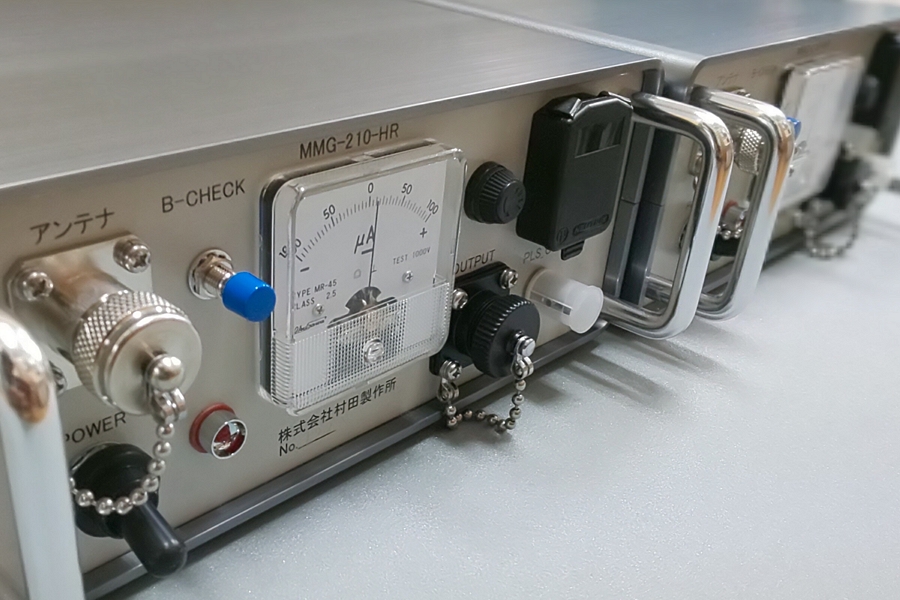

| 3．アンプユニット | |
| 電源電圧 | DC12V 鉛蓄電池式 (充電可能) |
| アンプ外形 | 260mm(W)×230mm(D)×99mm(H) |
| 動作温度 | -10℃～60℃ |
| 無線ユニット仕様 | 2.4GHz SS無線 |
| その他機能 | ディジタル出力(USB付き) |
| ４．付属品 | |
| ケーブル・検査成績証・取扱説明書・保証書・収納ケース | |
| ５．オプション品 | |
| アンプユニット用充電器 計測用ソフトウェア 深度シーブ(プーリー) －鉛直探査時 | |
※仕様の詳細についてはカタログでご確認下さい。
※仕様・外観などは予告なく変更することがありますのでご了承ください。
価格・納期
価格：オープン価格
納期：受注生産品になります。
※お電話またはメールでお問合せ下さい。改めてお見積り申し上げます。
